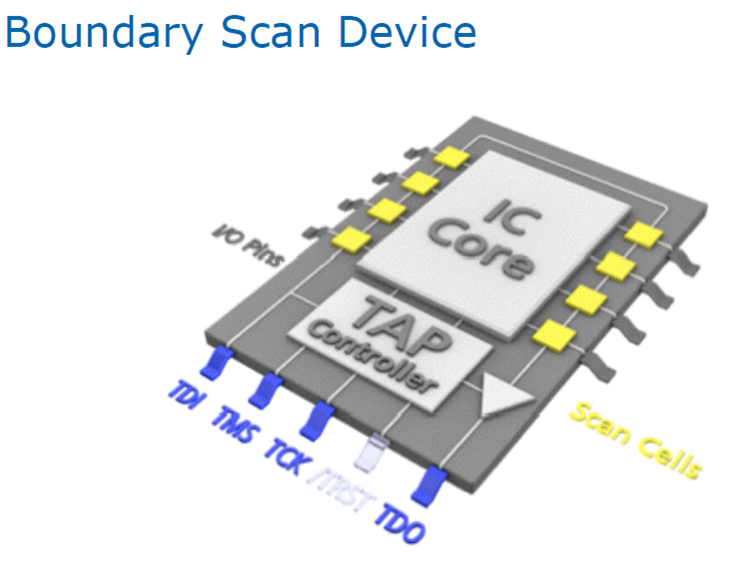

在现代电子应用系统中，印刷电路板越来越复杂，多层板的设计越来越普遍，大量使用各种表贴元件和BGA(ball grid array) 封装元件，元器件的管脚数和管脚密度不断提高，使用万用表、示波器测试芯片的传统“探针”方法已不能满足要求。在这种背景下，早在20世纪80年代，联合测试行动组(joint test action group，简称JTAG) 起草了边界扫描测试(boundary-scan testing，简写BST)规范，后来在1990年被批准为IEEE标准1149.1-1990规定，简称JTAG标准。

边界扫描测试有两大优点：一个是方便芯片的故障定位，迅速准确地测试两个芯片管脚的连接是否可靠，提高测试检验效率；另一个是，具有JTAG接口的芯片，内置一些预先定义好的功能模式，通过边界扫描通道来使芯片处于某个特定的功能模式，以提高系统控制的灵活性和方便系统设计。现在，所有复杂的IC 芯片几乎都具有JTAG控制接口，JTAG控制逻辑简单方便，易于实现。

为什么需要边界扫描？


1.利用JTAG编程口即可对被测板进行无损伤测试
2.自动生成测试向量，无需人工写测试逻辑
3.边界扫描器件之间互连线可以实现故障诊断
4.可进行测试覆盖率分析
5.可对边扫器件周围的存储器、总线芯片等进行测试
6.对FPGA、CPLD、FLASH进行在线编程

边界扫描产品与应用

泛华选用德国GOEPEL公司的边界扫描产品，针对待测电路板的复杂程度和测试效率要求不同，提供多个产品系列选择，包括：适用于演示教学的PicoTAP系列、适用于简单电路板测试的SCANBOOSTER系列以及适用于大规模复杂电路板测试的SCANFLEX系列，该系列可以扩展到16个TAP口，实现并行高效测试。

泛华率先将边界扫描技术应用到电路板测试实际项目中，具有大量项目经验，能够最大程度将边界扫描技术与电路板测试相结合，具有高效、可靠、价优的特点。

电路板功能测试台Polaris

电路板功能测试台Polaris是一款基于泛华十多年柔性测试经验，以虚拟仪器技术为核心的电路板功能测试平台。 平台集成示波器、波形发生器、数字万用表、可编程数字I/O、程控电源、多路复用器、矩阵开关、CAN总线、RS485/RS232等电路板测试常用仪器和通讯总线，同时用户可根据需求选配边界扫描技术，可以最大限度地满足用户对各种待测电路的模拟/数字信号、静态/动态信号的采集与测试，并通过软件进行定性或定量的分析。

• 产品指标

硬件指标

• 2路模拟采集通道，1GS/s(单通道），500MS/s(双通道）
• 函数发生器，20MHz（正弦波），5MHz（方波）
• 数字万用表，5位半
• 3路可编程直流电源
• 8路数字I/O
• 2路隔离CAN2.0总线、2路隔离RS485总线、2路RS232总线
• 92路高速单端I/O、可动态配置为差分LVDS信号
• 双线2行*48列矩阵，切换电压220V，切换电流2A，切换功率60W，带宽5MHz
• 可根据用户需求定制矩阵开关、适配电路等
• 海量互联接口最多9个模条，可选择96芯欧插模条或选用MacPanel任意模条，可引出1800个信号点，插拔寿命20000次
• 可根据用户需求选择更高性能的PXI/PXIe仪器

软件功能

• LabVIEW软件+TestStand引擎
• 序列开发环境
• 在线调试
• 多线程并行测试
• 用户管理
• 自定义报告生成
• 自定义操作员界面
• 数据库

标准台尺寸

• 夹具操作面对地高度1.06米
• 设备整体尺寸为700mm宽、800mm深*2040mm高（报警灯最高高度）
