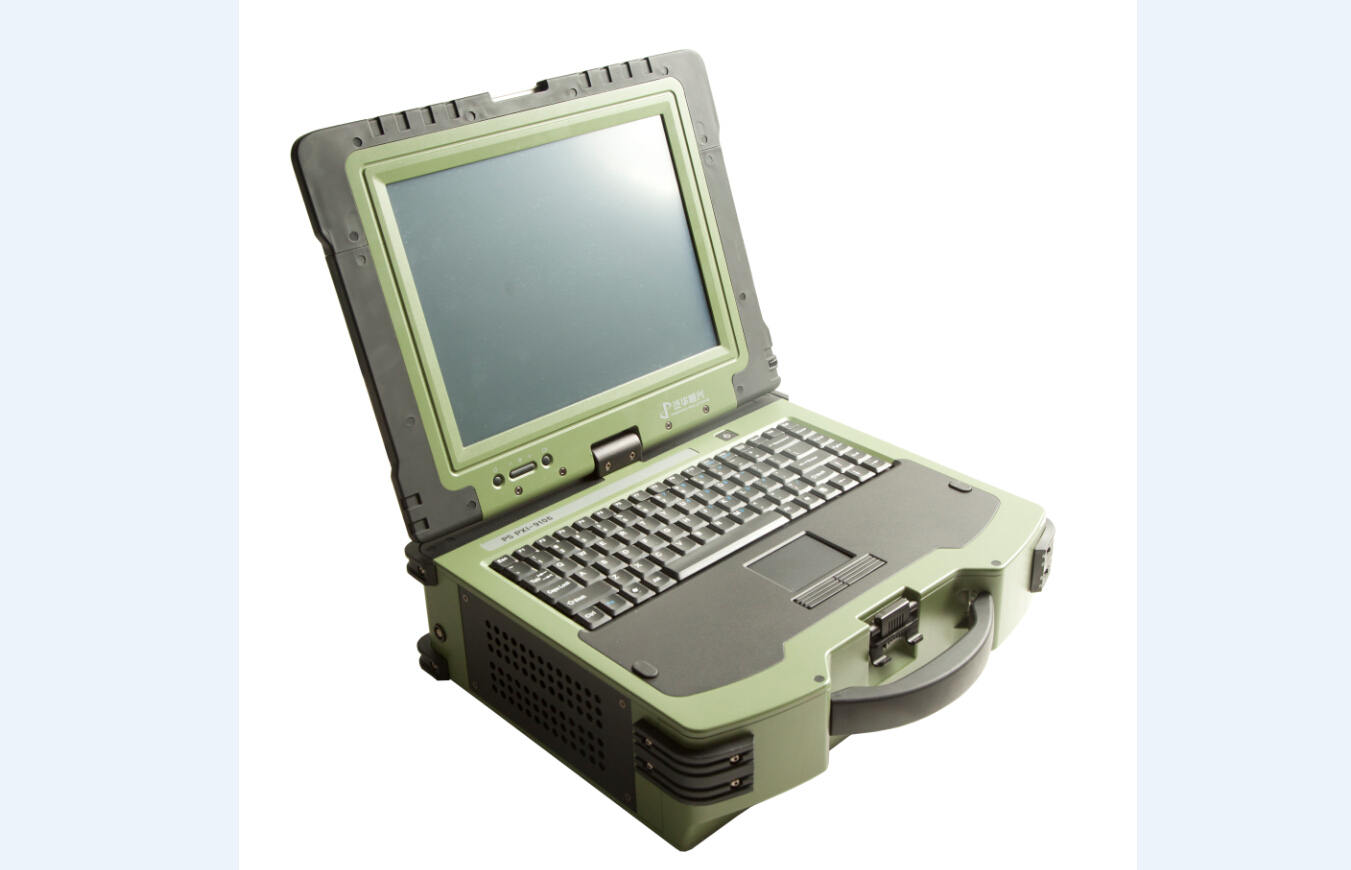

便携式高速瞬态数据测试仪 PS TE-1604
便携式高速瞬态数据测试仪主要应用于爆炸、冲击、碰撞试验中的瞬态信号（如：加速度、应变、冲击波超压等）的高速并行同步测试。其特点包括：有效时间短、变化范围大、干扰因素多、工作环境恶劣等。测试仪配有高速高分辨率的瞬变信号捕获器，能够完整记录并真实还原信号，为后续的测量分析系统提供准确的数据。•硬件配置可实现通道名称、采样率、量程、耦合方式、触发、直偏、工程标定等配置，支持导入和导出通道配置；支持硬件板卡复位、板卡自检。
•丰富的数据分析功能（时域分析，频域分析，信号反向、信号比较、GJB脉冲冲击容差曲线分析；数据分析范围：全域信号、游标截取的感兴趣段信号）；
•数据存储与接口：原始数据格式为二进制压缩流媒体TDMS文件；可变换格式：TXT格式、EXCEL格式、其中TXT格式可与Origin数据分析软件无缝接口；完整数据存储，可分段导出另存；可数据回调；

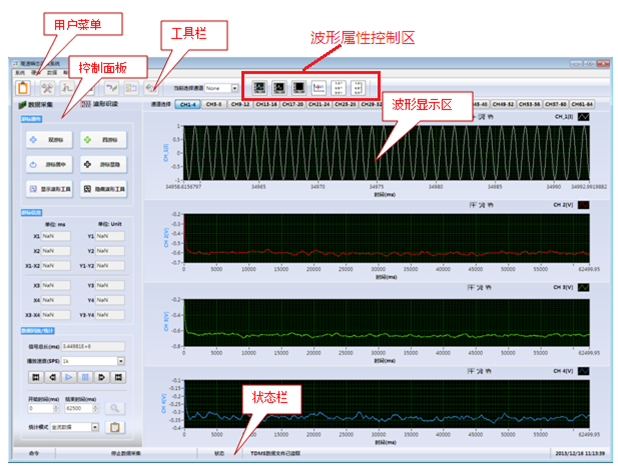

•多种波形显示：根据所选通道总数实现多通道同步显示，波形可无限放大，移动以便分析；
•四游标跟踪分析，波形颜色、样式可自行设定。
产品功能
便携式高速瞬态数据测试仪具有超高的信号测量率，可捕捉并记录微秒级的信号，并具有较宽的信号动态范围，可完整地记录信号变化的全过程，并利用大容量高读写速度的固态硬盘作为数据高速动态存储媒介，满足高速测试与数据留盘需要。
该产品配备的应用软件与硬件系统无缝连接，能充分地实现信号的采集控制、数据存储与回调、时域与频域分析、冲击响应谱计算、GJB半正弦波、GJB后峰锯齿波、GJB对称梯形冲击试验分析，同时可导出数据到Origin、Excel等第三方数据分析软件中进行数据联合分析等。
产品参数
•16通道同步信号采集（可扩展）
•16位同步ADC，每通道采样率20k至10M采样点/秒
•采样模式：20kHz—100kHz：连续或单次数据采集并存储；100kHz—10MHz单次采集
•10M采样可采集6000ms数据
•耦合方式：DC/AC可调
•支持GJB脉冲冲击容差曲线分析
