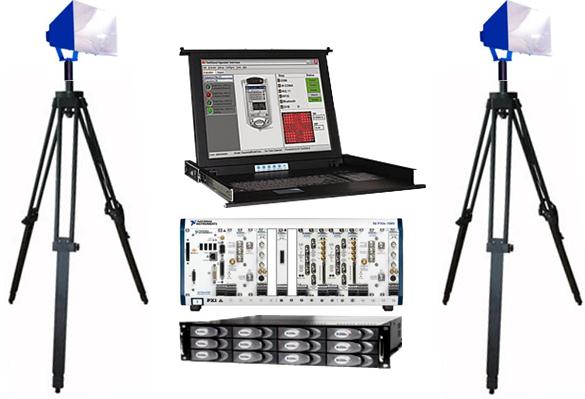

战场复杂电磁环境生成系统实物效果图

产品/系统概述

战场复杂电磁环境生成系统基于NI PXI硬件平台和LabVIEW软件平台，该系统主要具有信号生成、信号录制、信号发送、参数选择、数据管理等功能。其中信号生成和发送的实现方式是研制战场复杂电磁环境生成系统所需要攻克的关键技术问题。通过软件定义模块化硬件的功能，用户可以快速实现不同的测试功能，并应用定制数据分析算法和创建自定义的用户界面。相比于传统仪器固定的功能限制和只是“测试结果”的呈现，以软件为核心的模块化仪器系统能够赋予用户更多的主动权，甚至将自主的知识产权（IP）应用到测试系统中。

产品/系统功能

战场复杂电磁环境生成系统基PXI硬件平台开发,部分功能如下：
1）信号生成：生成多种雷达信号、通信信号、卫星信号、非常规信号、干扰信号；
2）参数选择：根据控制软件的信号生成导向，由用户设定信号工作参数，生产所需信号。在系统正常工作范围内，用户可以对信号的调制方式、工作频率、特征参数、输出功率等进行软件设置控制；
3) 信号录制：对实际电磁环境信号进行录制，需要时可对录制信号进行识别分析；
4）信号发送：发送生成的多种雷达信号、通信信号、卫星信号、非常规信号、干扰信号，或者录制的实际电磁环境信号。

技术指标

（一）生成信号种类
雷达信号：常规脉冲信号、脉间频率捷变信号、相位相参信号、线性调频信号、脉内编码信号、重频参差信号；
通信信号：调幅信号、FSK信号、BPSK信号、调频信号、调频信号；
卫星信号：卫星通信信号、卫星导航信号；
干扰信号：噪声干扰信号。宽带干扰信号。
（二）发射指标
频率范围：10 kHz-18 GHz；
瞬时带宽：100 MHz；
调制方式：任意调制；
输出功率：全频带5 dBm；
输出跳频速率：<1 us，100 MHz中频带内；3.5 ms，typical，100 MHz中频带外；
输出流盘：100 MHz带宽持续流盘>50 min。
（三）接收指标
频率范围：10 kHz-18 GHz；
瞬时带宽：50 MHz；
灵敏度：-80 dBm（10 MHz - 100 MHz）、-81 dBm（>100 MHz - 300 MHz）、-81 dBm
（>300 MHz - 1.7 GHz）、-80 dBm（>1.7 GHz - 2.8 GHz）、-79 dBm（>2.8 GHz - 3.6 GHz）；
灵敏度测试条件：中心频率大于等于10 MHz时，衰减为0 dB；中心频率小于10 MHz
时，衰减为20 dB；参考电平小于等于-50 dBm；结果平均次数大于10；
动态范围：优于55 dB；
噪声本底密度：-150 dBm/Hz 到-160 dBm/Hz典型；
记录流盘：50 MHz带宽持续流盘>100 min。
（四）存储指标
容量：12 TB；
吞吐量：700 MB/s持续

注释：
NI HDD-8265实测700-750M
